[dz-660]鸡舍灯光控制

实物资料 开题报告 设计说明书  答辩PPT

点击上述按钮跳转到该项目有关其它资料专区

项目编号：mcuclub-dz-660

实物资料介绍：

实物设计简介：

项目名：基于单片机的鸡舍环境测控系统设计
项目编号：mcuclub-dz-660
单片机类型：STM32F103C8T6
具体功能:
1、通过DHT11检测温湿度，温度过高或湿度过高时，进行通风，检测到温度小于设置的最小值进行加热；
2、通过MQ-135检测鸡舍内的有害气体值，当有害气体值大于设置最大值进行通风
3、通过内部RTC同步时间，可以设定开灯的时间区
4、通过光照检测模块5516检测光照值，当光照值低于设置的最小值且在开灯的时间区内，进行补光；
5、通过MQ-137检测鸡舍内的氨气值，当氨气值大于设置的最大值进行喷水
6、通过按键可修正时间、设置各参数阈值，还可以手动控制通风、加热、补光、水泵及切换模式
7、通过显示屏OLED显示测量数据
8、通过蓝牙模块ECB02将测量数据发送到手机端，并可以控制通风、加热、补光、水泵及切换模式

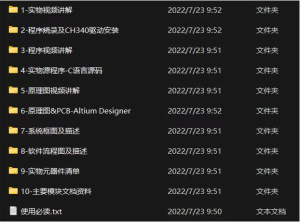

实物资料内容目录：

实物演示视频：

打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”

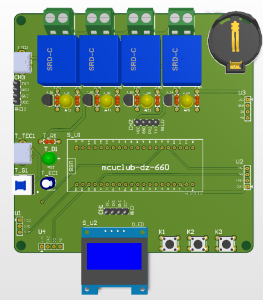

二、3D效果图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

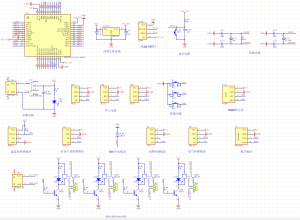

 三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

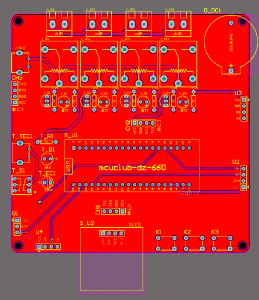

 四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

五、系统框图

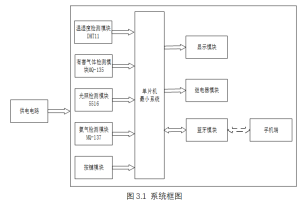

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成鸡舍系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前鸡舍环境的温湿度；第二部分是有害气体检测模块，通过该模块检测当前鸡舍内的有害气体；第三部分是光照传感器模块，通过该模块可以检测鸡舍内的光照强度；第四部分是氨气检测模块，通过该模块检测氨气值；第五部分是按键模块，通过该模块切换界面、设置温度的最小值、温度和湿度最大值、有害气体最大值，光照最小值、氨气最大值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是OLED显示模块，显示温湿度值和温湿度最值、有害气体值和氨气最大值、光照值和光照最小值等；第二部分是继电器模块，控制通风、加热、补光、水泵，除此之外，通过蓝牙模块将测量数据发送到手机端，并可以控制通风、加热、补光、水泵及切换模式，系统框图如图3.1所示。

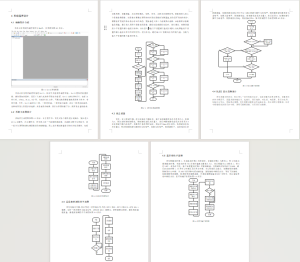

六、软件设计流程

​

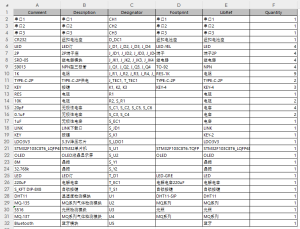

七、元器件清单
